QFN封装工艺流程包括以下步骤
磨片：对晶圆厂出来的圆片进行减薄处理，方便在有限的空间中进行封装。
划片：将圆片上成千上万个独立功能的芯片进行切割分离。
装片：将芯片装入QFN封装壳中。
焊线：将芯片与壳体上的引脚通过焊线进行连接。
包封：将芯片和引脚包裹在绝缘材料中，保证可靠性和稳定性。
电镀：在引脚上进行电镀，增加导电性和耐腐蚀性。
打印：在壳体表面打印型号和规格等信息。
切割：将多个QFN封装体从底板上分离出来。

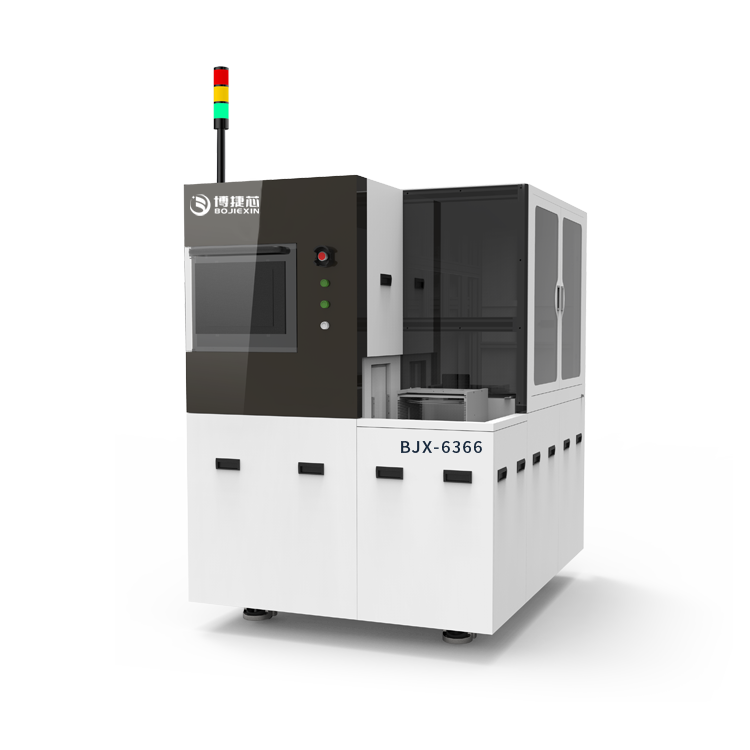

在QFN封装工艺流程中，划片切割是非常重要的一步。切割效率主要取决于划片槽的设计、芯片的制造工艺以及划片槽内的材料属性等因素。主流的划片设备有来自国产博捷芯品牌，可以提高划片效率和质量。
QFN封装芯片切割分离技术及工艺应用
QFN封装芯片（也称为QFN封装体）是通过将多个芯片（或模块）组合在一起来实现高密度封装的一种技术。在QFN封装工艺中，芯片（或模块）是通过切割分离技术从底板上分离出来的。

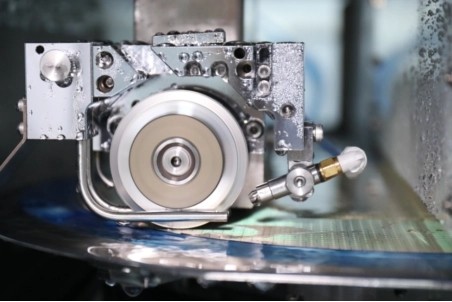

切割分离技术可以采用不同的方法，其中比较常见的是锯切和冲切。锯切是使用高速旋转的金刚石锯片来切割芯片或模块，而冲切是使用高速运动的金属冲头来敲击芯片或模块，使其分离。
在QFN封装工艺中，切割效率主要取决于划片槽的设计、芯片的制造工艺以及划片槽内的材料属性等因素。通过优化划片槽的设计和采用高精度、高效率的划片设备，可以提高划片效率和质量。
QFN封装体由于其小型化、薄片化、高密度引脚等优点，被广泛应用于各种电子设备中，如手机、平板电脑、汽车电子、航空航天等。
文章推荐：博捷芯划片机将引领芯片分离
