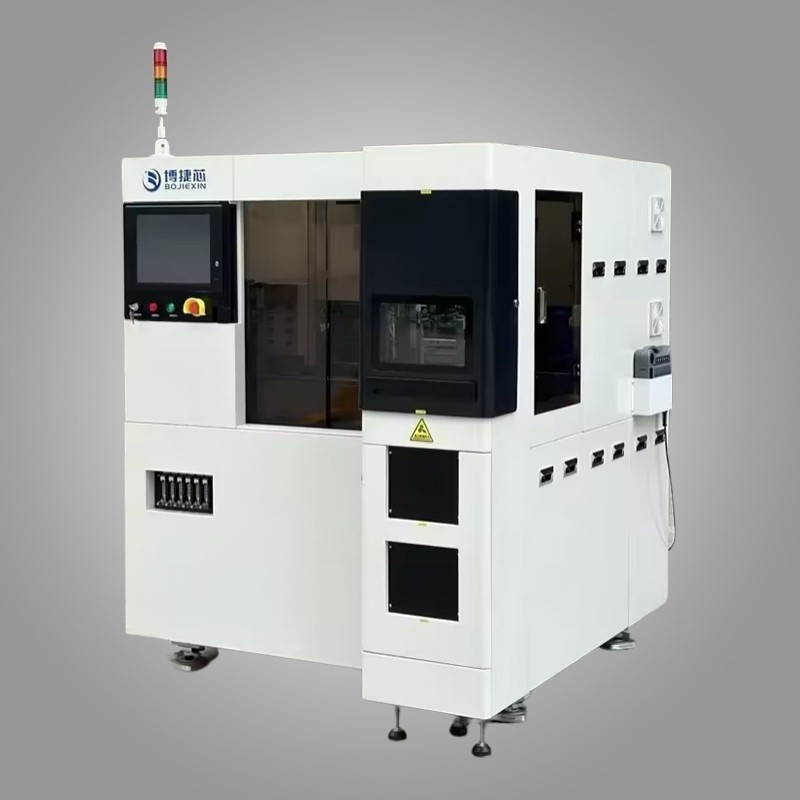

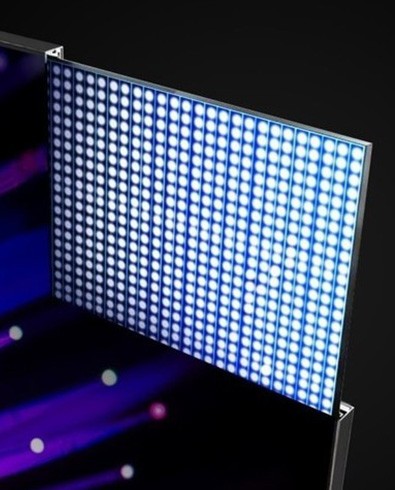

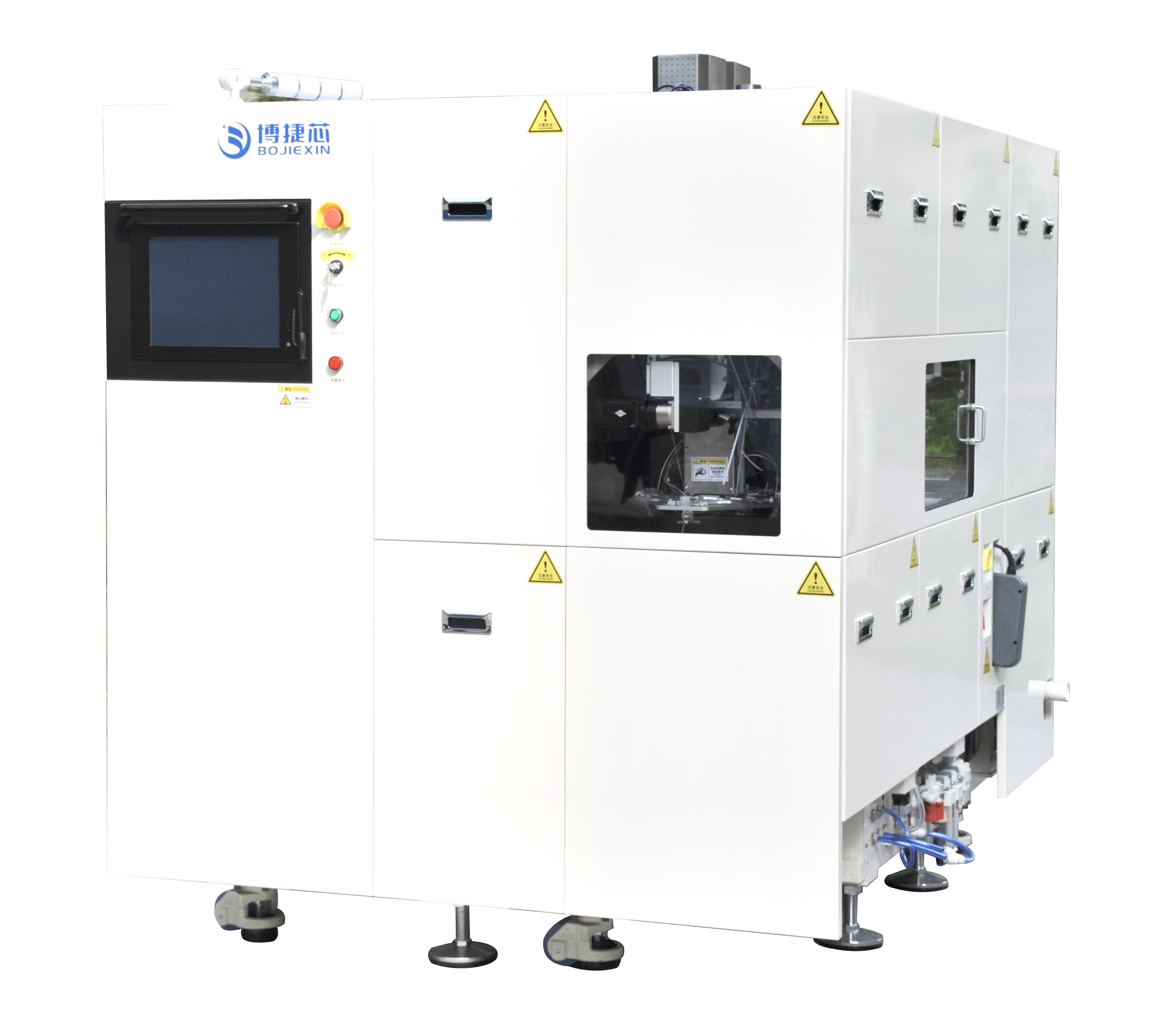

Mini Micro LED MIP切割解决方案，国内率先推出MIP全自动切割设备，精准控制MIP微米级切割深度，MIP全自动上下料整机方案，COB工艺边切割，实现COB无缝拼接。
专为 Mini LED 加工场景打造机型，配置全自动上下料系统，可适配天车、人工、AGV 多种上下料方式，解决卡塞问题；设备采用微米级无膜切割工艺，适配工厂自动化生产布局。
博捷芯自主研发 MIP 系列专用切割设备，拥有自研工艺方案。

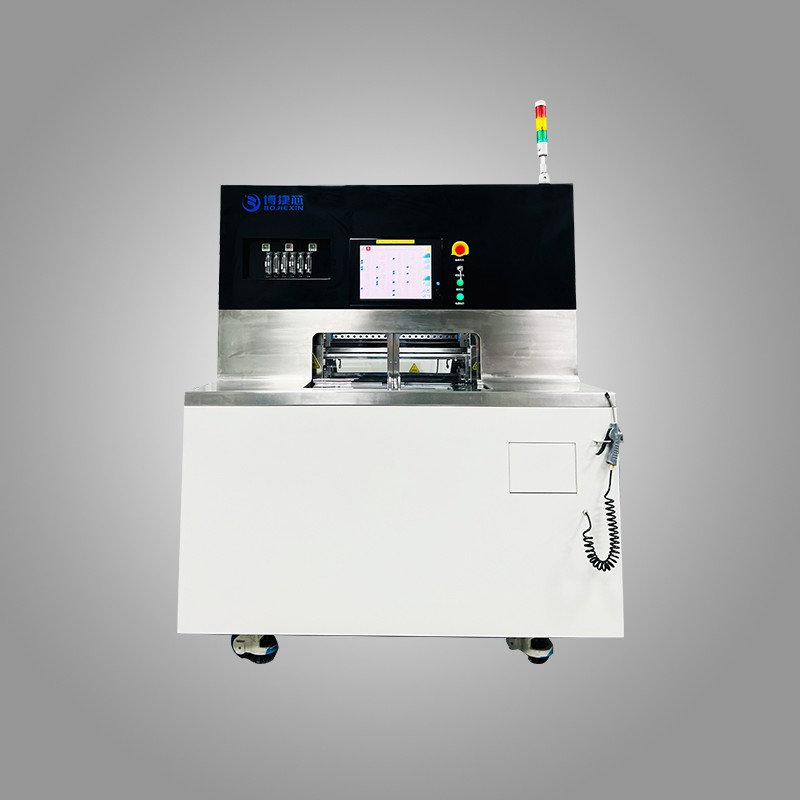

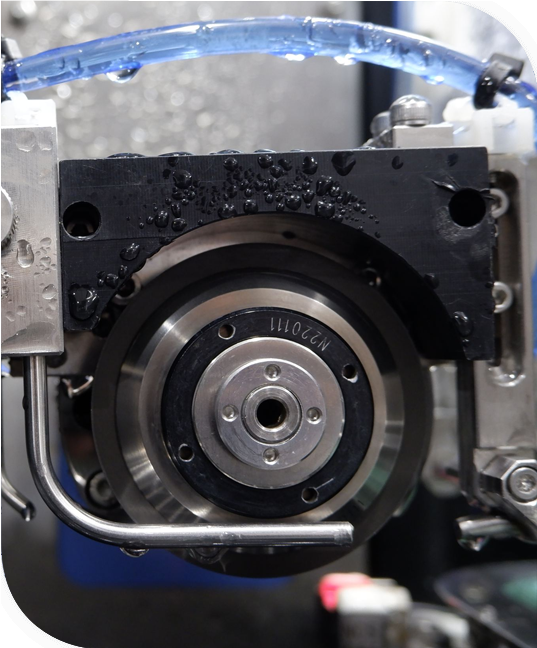

12英寸双轴半自动划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、miniLED、太阳能电池、电子基片等的划切，适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转，将晶圆或器件沿切割道方向进行切割或开槽。 机型实现了晶圆从装片、对准、切割、清洗到卸片的半自动操作。该机型配置了大功率对向式双主轴，Z1和Z2轴上都配置了NCS和专用显微镜，大幅度减少对准和检查时间，从而降低人工成本、提高生产效率。

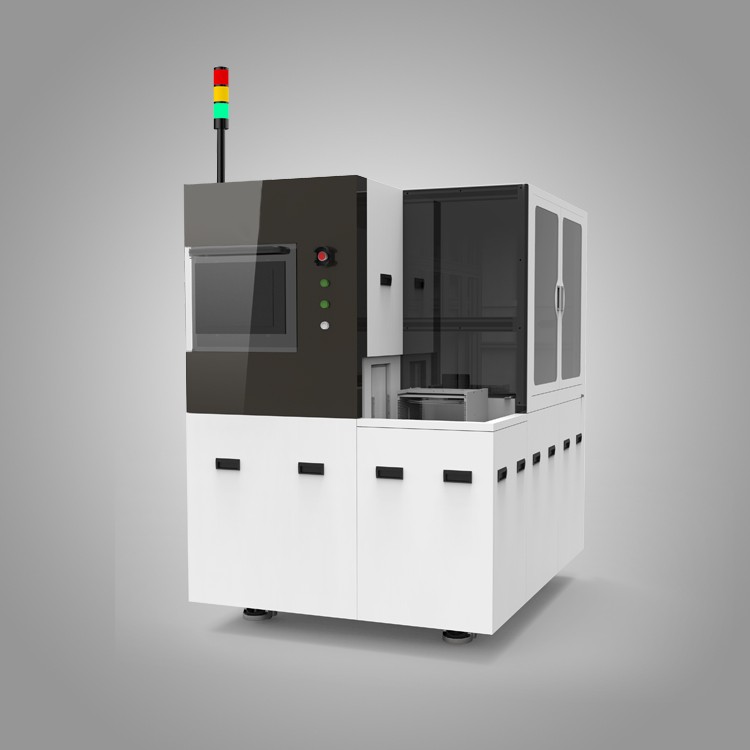

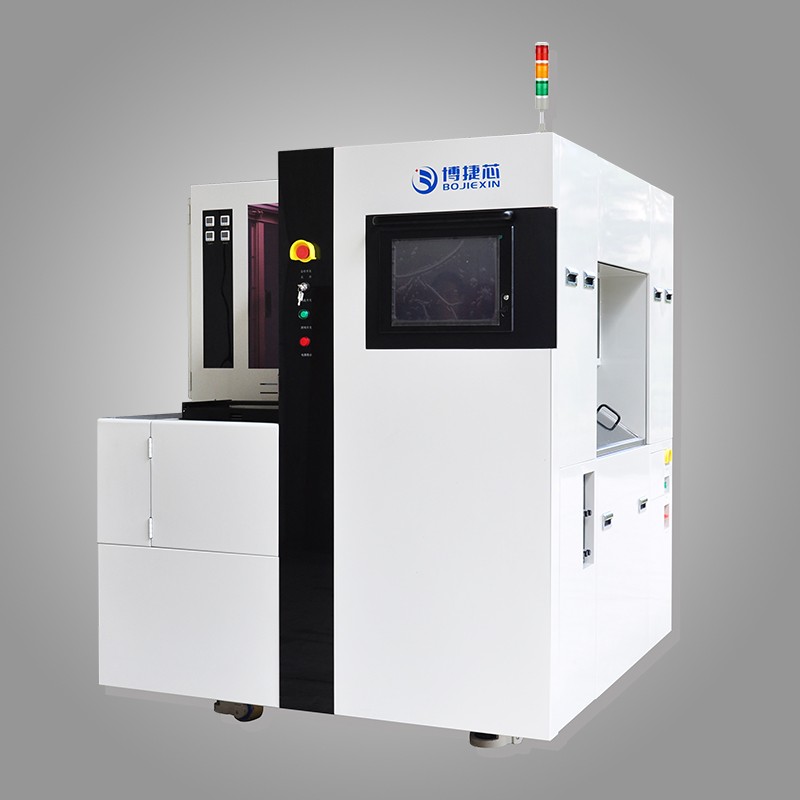

全自动双轴晶圆划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、miniLED、太阳能电池、电子基片等的划切，适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转，将晶圆或器件沿切割道方向进行切割或开槽。 机型实现了晶圆从装片、对准、切割、清洗到卸片的自动化操作。该机型配置了大功率对向式双主轴，Z1和Z2轴上都配置了NCS和专用显微镜，大幅度减少对准和检查时间，从而降低人工成本、提高生产效率。

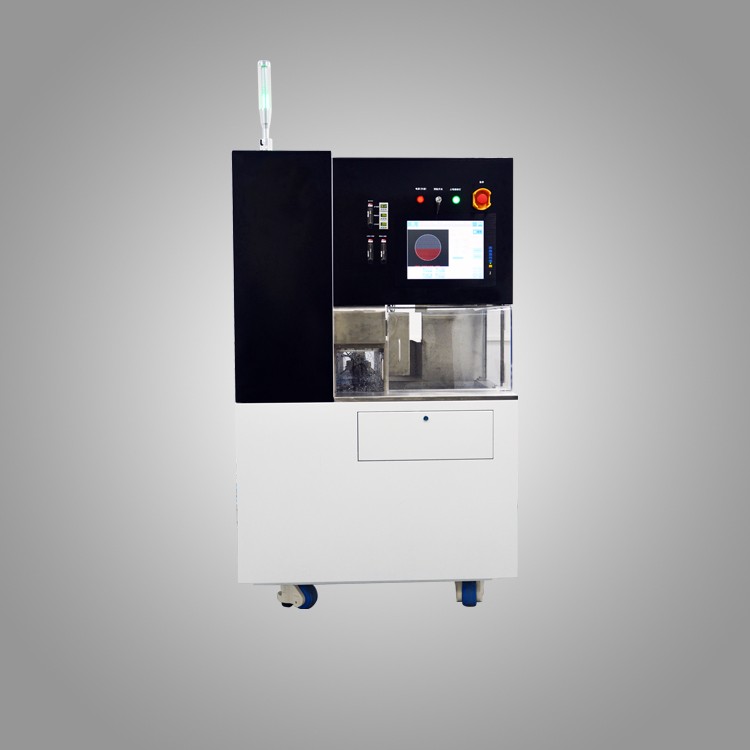

晶圆划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、LED芯片、太阳能电池、电子基片等的划切，适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转，将晶圆或器件沿切割道方向进行切割或开槽。
晶圆划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、LED芯片、太阳能电池、热敏电阻、压电陶瓷、电子基片等的划切，适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转，将晶圆或器件沿切割道方向进行切割或开槽。

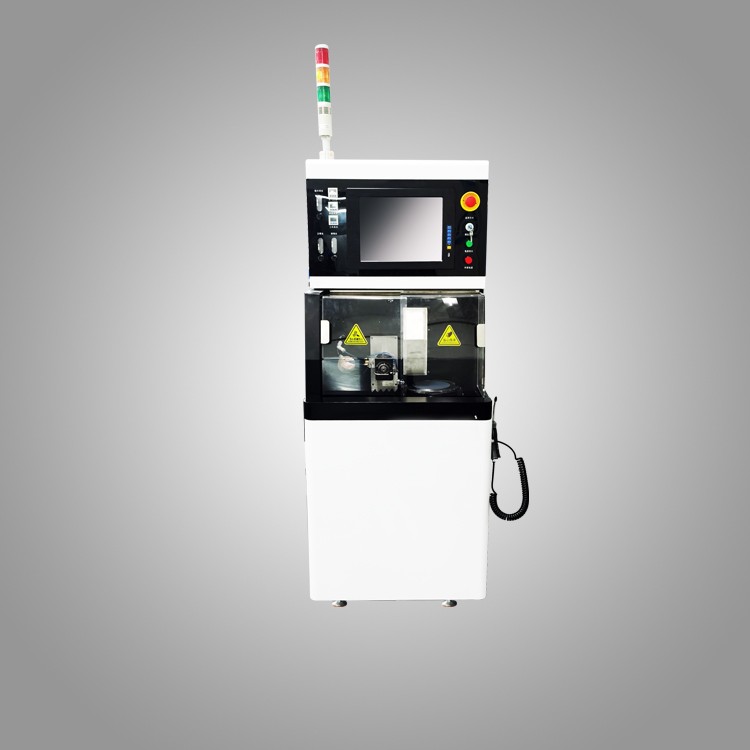

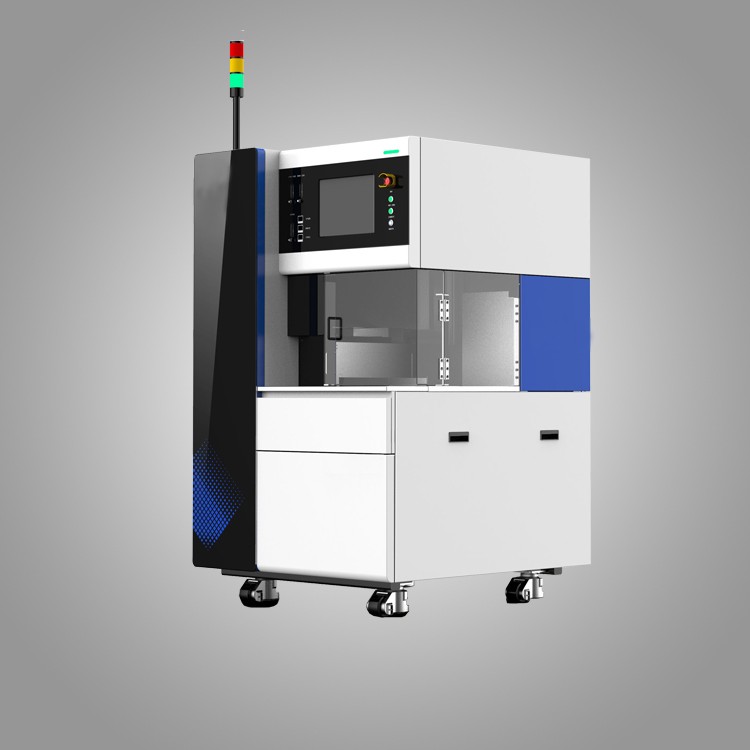

BJX3252型晶圆切割机为6英寸半自动精密划片机，采用高精密进口主要配件，T轴采用DD马达，重复精度1μm，稳定性极强，双CCD视觉系统，性能达到业界一流水平
12英寸全自动精密划片机，且兼容常用的8英寸、6英材材料的切割在提高效率的同时，实现减少设备重复投入，尽可能实现轻资产投入。

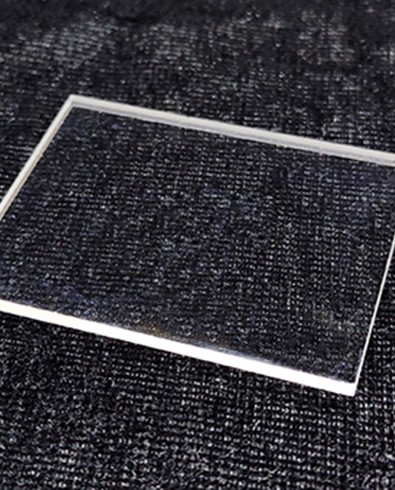

可对硅片、陶瓷、玻璃、氧化铝、PCB等材质的精密切割。广泛应用于IC、QFN、LED基板、光通讯等研发制造领域
研发团队研究设计院专家组成和国际知名公司的主要设计团队组成荣获多项国家级的专利技术证书。
瑞士进口的超高精密术导轨，滚珠型丝杆，双镜头自动影像系统。软件功能进一步强化，自动化程序显著提升，目前已经应用于20+个世界500强品牌中。
博捷芯（深圳）半导体有限公司，是一家专业从事半导体材料划片设备及配件耗材的研发、生产、销售于一体的高新技术企业。设备性能及精度均达国际一流水平，致力成为国际先进的半导体划片设备研制企业，国产替代之光。
公司专注于半导体材料精密切磨领域，成功研制出兼容12、8、6英寸自动精密划片设备，建设并完善了该设备的标准产业化生产线，力求为客户提供优质的划切设备与完整的划片工艺解决方案。
核心团队经验（年）
技术团队规模（人）
净化划切实验室（万级）
全天周到服务（小时）
快速交货周期（月）
