半导体精密划片机在光电子器件中划切应用

半导体精密划片机在光电子器件制造中扮演着至关重要的角色，其高精度、高效率与多功能性为光通信、光电传感等领域带来了革命性的技术突破。

一、技术特性：微米级精度与多维适配

精度突破

划片机可实现微米级（甚至纳米级）切割精度。例如博捷芯系列设备，在切割QFN封装基板时，尺寸偏差可控制在30μm以下，预设切割偏移量低于5μm，确保光电器件边缘无崩裂、无热损伤。

材料兼容性

支持硅、石英、玻璃、陶瓷、蓝宝石等脆性材料切割，通过调整刀片转速、进给速度与冷却系统，可适配不同材质的光电器件（如光纤耦合器、光隔离器）制造需求。

效率革命

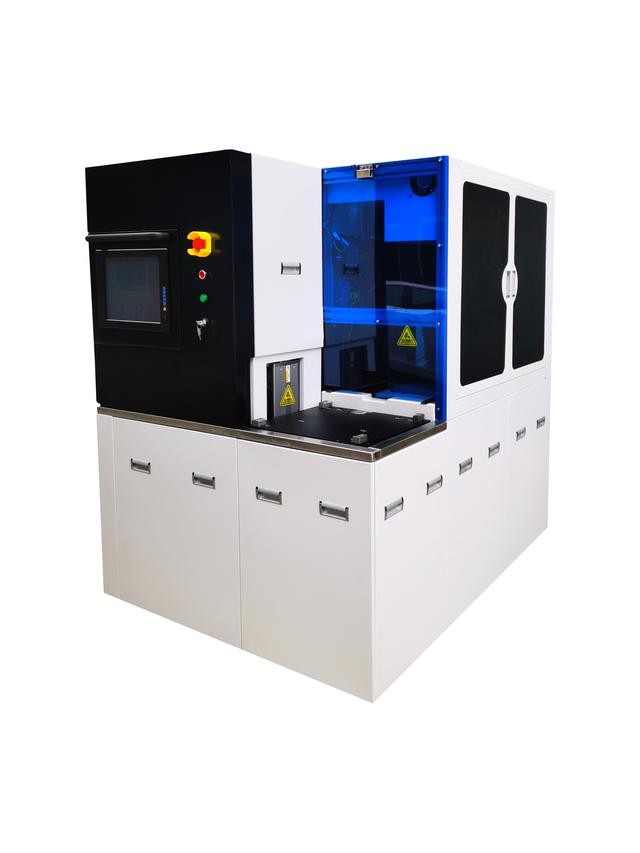

全自动精密划片机集成自动上下料、对刀校准功能，实现24小时连续生产，切割速度达每分钟数万转，显著缩短光电器件上市周期。

二、核心应用场景：贯穿光电器件全生命周期

光纤耦合器制造

划片机对光纤端面进行镜面级切割，确保端面平整度与光洁度，提升光信号耦合效率。实验数据显示，采用精密划片技术后，耦合损耗可降低至0.1dB以下。

光隔离器/环形器生产

对铌酸锂、钽酸锂等磁光材料实现无应力切割，避免传统锯切导致的晶体结构损伤，保障器件单向传输性能。

光衰减器与波分复用器（WDM）加工

对衰减片、滤波片等关键部件进行微纳结构切割，确保衰减量精度±0.05dB，波长通道间隔误差<0.1nm。

光电传感器封装

在MEMS传感器制造中，划片机可同步完成晶圆切割与芯片分选，支持3D堆叠封装工艺，提升传感器集成度。
